CASALS HH
CASALS HH
Dıştan Motorlu Kanal Tipi Aksiyal Fan
180 ° ‘ye kadar gövde açıklığına sahip kayış kasnaklı kanal tipi aksiyal fanlar.
Üretim Özellikleri:
- Uzun kasa fanı olarak üretilmiştir.
- Çelik veya dökme alüminyumdan imal edilmiş sızdırmaz bir kutu içine yerleştirilmiş transmisyon bilyalı rulmanlardır. Bilyalı rulmanlar kalıcı olarak preslenmiştir.
- Başlangıçta değişken hatve açılı döküm alüminyum çarklar mevcuttur.
- Polyester toz son kat kaplamalıdır.
- IP-55 korumalı ve Sınıf F yalıtımlı standart asenkron sincap kafesli motorludur.
- Standart voltajlarla üretilmiştir:
- Tek fazlı motorlarda 230V 50Hz
- Üç fazlı motorlarda 230 / 400V 50Hz, daha yüksek güçler için 4kW ve 400 / 690V 50Hz’e kadar.
- Muhafazanın alt kısmında bulunan inceleme kapısı mevcuttur.
Uygulamalar:
- Binalarda ve endüstrilerde hava yenileme için kullanılır.
- 110ºC’ye kadar sıcak havanın emilmesini sağlar.
- Maksimum çalışma sıcaklığı: taşınan hava: 110ºC, ortam 60ºC.
İsteğe bağlı:
- Besleme pervanesi (pervaneden motora hava yönü),
- Ters çevrilebilir çark.
- Poliamid çark.
- 60Hz fanlar ve özel voltajlar.
- 2 hızlı motor.
- Sıcak daldırma galvaniz veya paslanmaz çelik gövde.

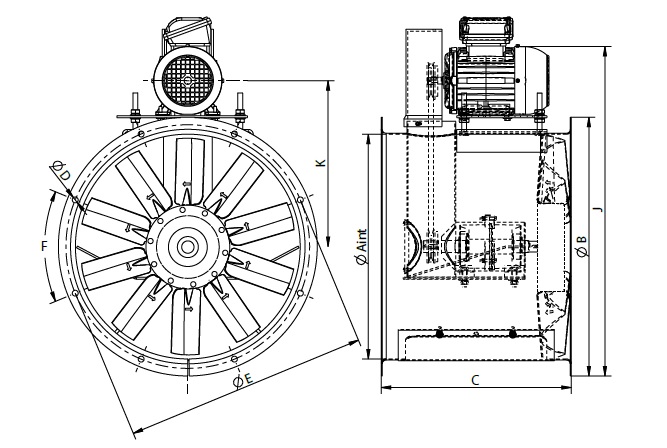

HH ÖLÇÜLER (mm)
MODEL | A | B | C | D | E | F | J máx | K máx |
HH 35 T2 0,55kW | 360 | 420 | 390 | 10 | 395 | 8x45º | 540 | 254 |
HH 35 T4 0,12kW | 360 | 420 | 390 | 12 | 395 | 8x45º | 540 | 254 |
HH 45 T4 0,37kW | 460 | 530 | 390 | 12 | 500 | 8x45º | 720 | 355 |
HH 56 T4 0,55kW | 560 | 650 | 390 | 12 | 620 | 12x30º | 858 | 406 |
HH 56 T4 0,75kW | 560 | 650 | 390 | 12 | 620 | 12x30º | 858 | 406 |
HH 56 T4 1,1kW | 560 | 650 | 390 | 12 | 620 | 12x30º | 858 | 406 |
HH 63 T4 1,1kW | 630 | 720 | 450 | 12 | 690 | 12x30º | 950 | 430 |
HH 71 T4 1,1kW | 715 | 800 | 450 | 12 | 770 | 16x22,5º | 975 | 478 |
HH 71 T4 1,5kW | 715 | 800 | 450 | 12 | 770 | 16x22,5º | 975 | 478 |
HH 90 T4 3kW | 905 | 1002,5 | 550 | 12 | 970 | 16x22,5º | 1320 | 652 |
HH 90 T4 5,5kW | 905 | 1002 | 550 | 12 | 970 | 16x22,5º | 1320 | 652 |
