VRE1 Hava Debisi Kontrol Cihazı – Ölçüm ve Kontrol Özellikleri

VRE1 hava debisi kontrol cihazları, hava debisini doğrudan damper kanadı üzerinden ölçer. Kanal gövdesi içerisinde ölçümü bozabilecek sensör boruları veya ek parçalar bulunmaz. Bu sayede geniş ve engelsiz bir kesit elde edilir. Hava akışı ölçüm elemanının içinden geçmediği için akış kaynaklı gürültüye karşı tamamen duyarsızdır.

Teknik Özellikler

• Diferansiyel basınç ve damper kanadı konumuna dayalı hava debisi ölçümü

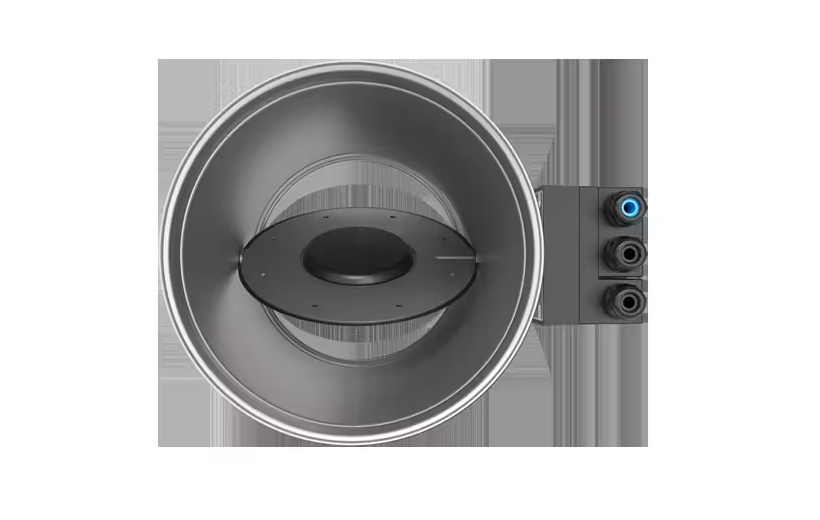

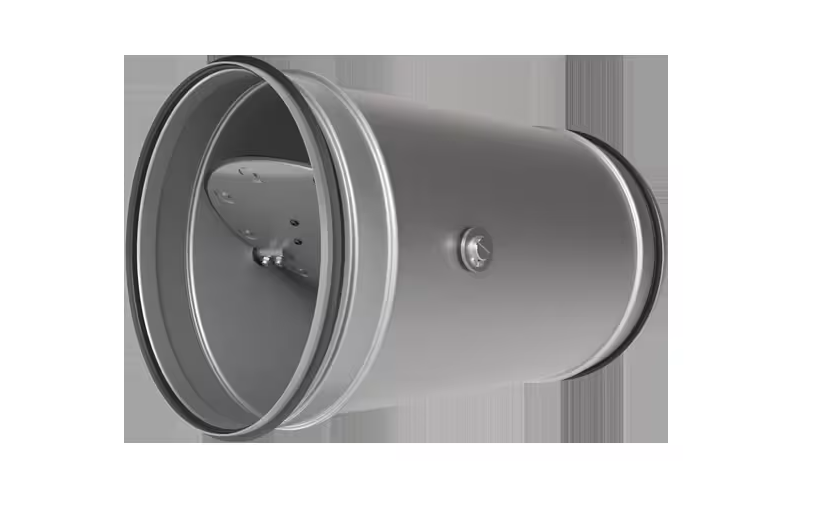

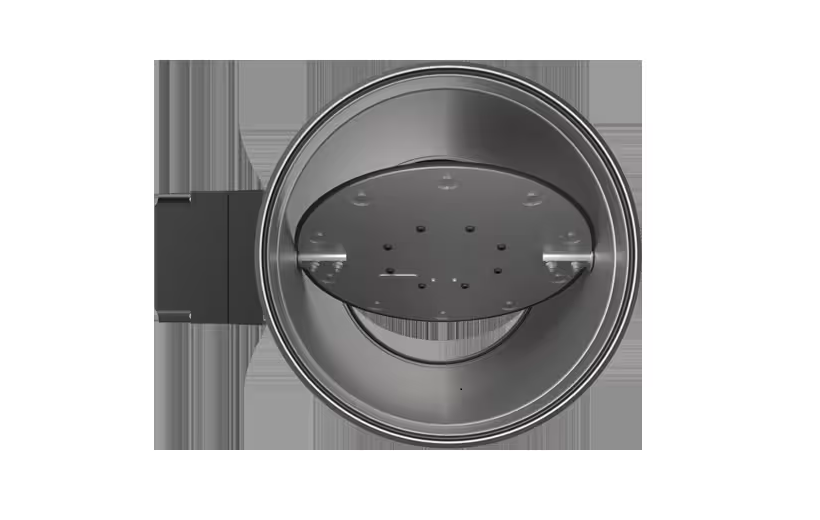

• Hava debisinin doğrudan damper kanadı üzerinden ölçülmesi

• Fan hızının optimize edilmesine yönelik verimlilik (efficiency) sinyali

• Sabit ve değişken debi uygulamalarında, her montaj pozisyonunda kullanılabilme

• Bakım gerektirmeyen tasarım

• EPD (Çevresel Ürün Beyanı)

• Hijyen sertifikası

Ürün Açıklaması

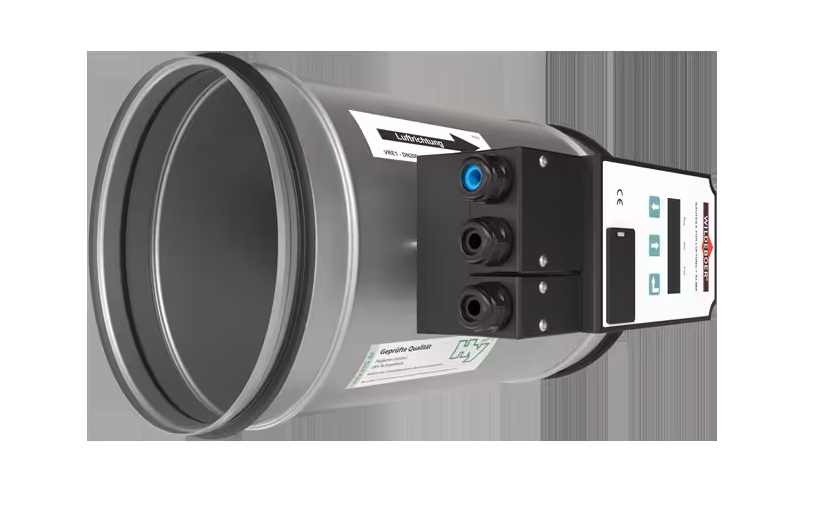

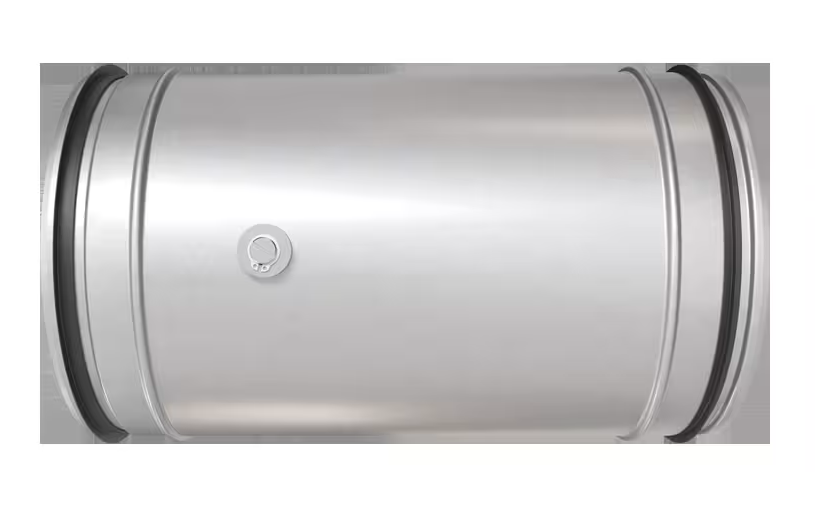

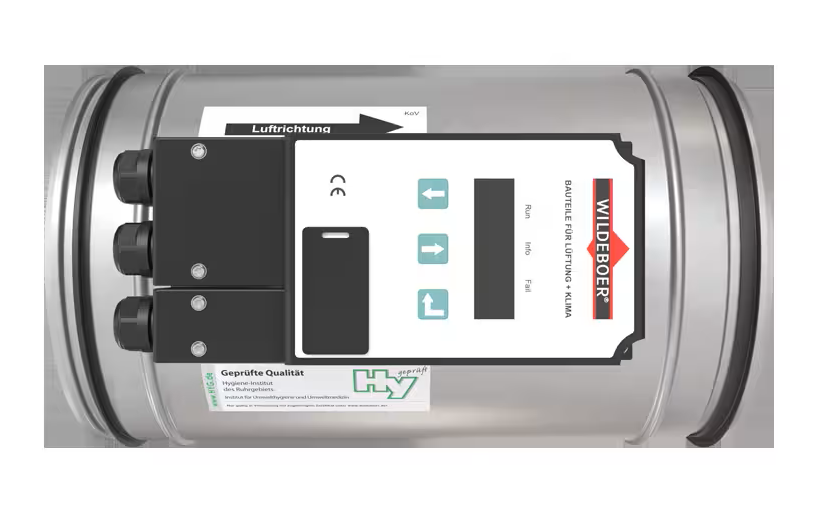

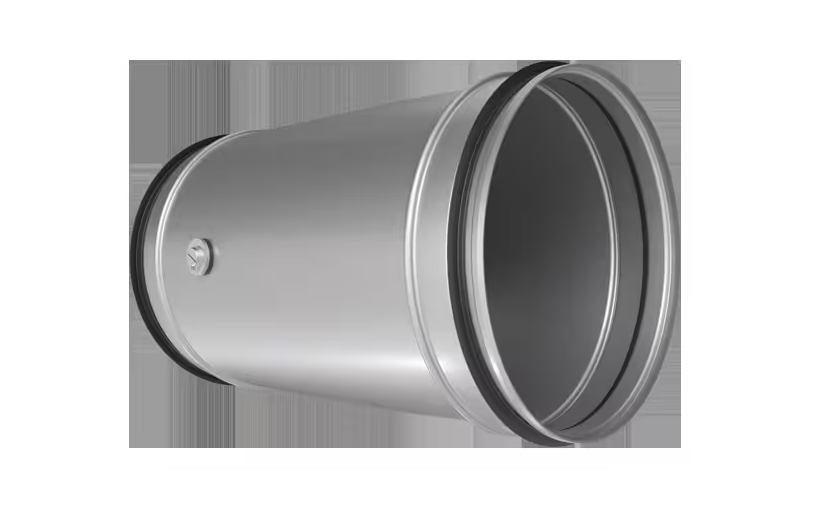

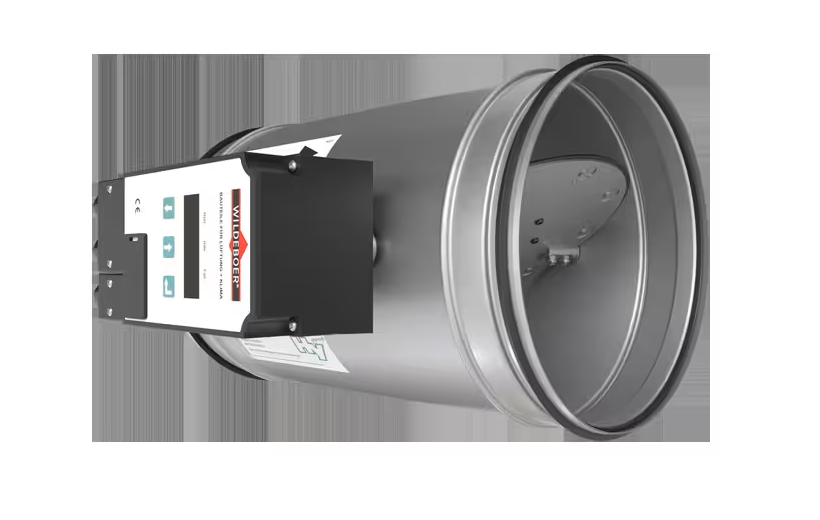

VRE1 elektronik hava debisi kontrol cihazı, havalandırma ve iklimlendirme sistemlerinde besleme ve egzoz havası için sabit ve değişken hava debilerinin kontrolünde kullanılır. Bakım gerektirmeyen yapıya sahip olup her montaj pozisyonunda uygulanabilir. VRE1 hava debisi kontrol cihazının gövdesi galvanizli sac çelikten üretilmiştir.

Fan Kontrolü ile Enerji Verimliliği

Wildeboer VRE1 hava debisi kontrol cihazı, fan hızının optimize edilmesini sağlayan bir verimlilik sinyali üretir. Bu sinyal sayesinde sistemin işletme basıncı olumlu yönde etkilenir ve bina genelinde enerji verimliliği artırılır.

Wildeboer, yuvarlak kesitli VRE1 ve kare kesitli VKE1 elektronik hava debisi kontrol cihazlarının öncüsüdür. Damper kanadı üzerindeki toplam basınç farkının ölçümüne dayanan bu yöntem, sektöre ilk kez Wildeboer tarafından kazandırılmıştır.

Kontrol Hassasiyeti

VRE1 hava debisi kontrol cihazında kontrol değişkeni; damper kanadı üzerindeki statik ve dinamik basınçların toplamı ile damper kanadı açısının birleşiminden oluşur. Bu sayede cihazın tüm basınç aralığında çok yüksek kontrol doğruluğu sağlanır.

• Kontrol sapması: yaklaşık ±%5 – ±%15

• Debi kontrol aralığı: en az 1:10 (Vmin – Vmax)

Sızdırmazlık Sınıfları

DIN EN 1751 standardına göre:

• VRE1 gövde sızdırmazlık sınıfı: C sınıfı

• Damper kanadı üzerinden sızıntı: Cihaz ölçüsüne bağlı olarak sınıf 3 veya sınıf 4

Çalışma Modları

• Sabit debi modu

• 0 – 10 V, 2 – 10 V ve 2 – 8 V kontrol sinyalleri ile değişken debi

• 4-nokta kontrol modu

• Damperin “açık” ve “kapalı” konumlarına zorlanabilmesi

Ürün İşaretlemeleri ve Belgeler

VRE1 hava debisi kontrol cihazları:

• EPD (Çevresel Ürün Beyanı)

• Bağımsız bir test kuruluşu tarafından verilen hijyen sertifikası

Opsiyonlar

• Akış gürültüsünü belirgin şekilde azaltmak için SRC kanal tipi susturucu
  (600 mm ve 900 mm uzunluk seçenekleri)

• Isı yalıtımı ve ses yayılımının azaltılması için akustik izolasyonlu VRE1

• Fabrika çıkışı ön ayarlı hava debisi seçenekleri
