S&P HXBR/HXTR
S&P HXBR/HXTR

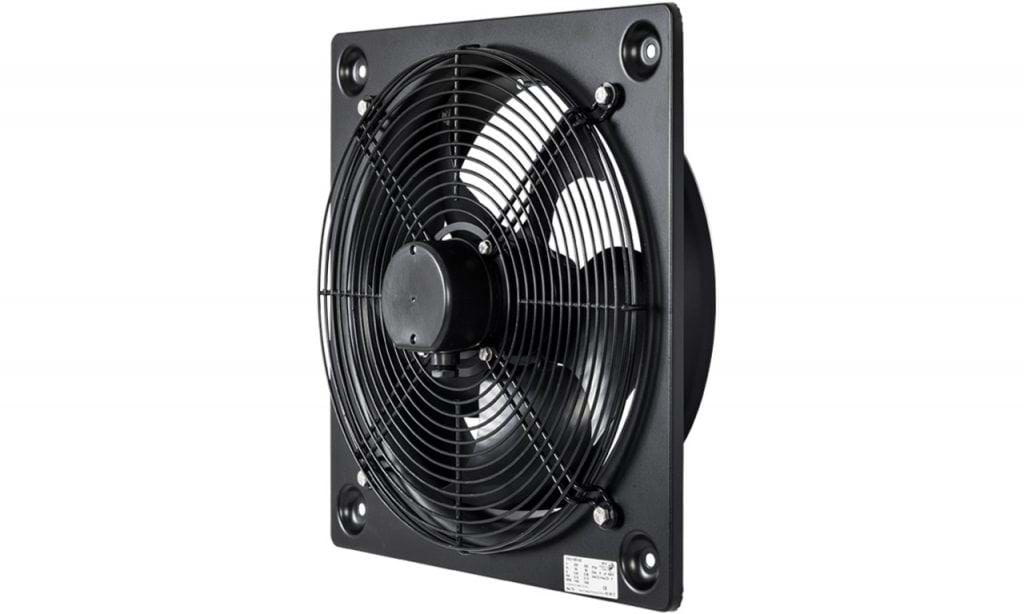

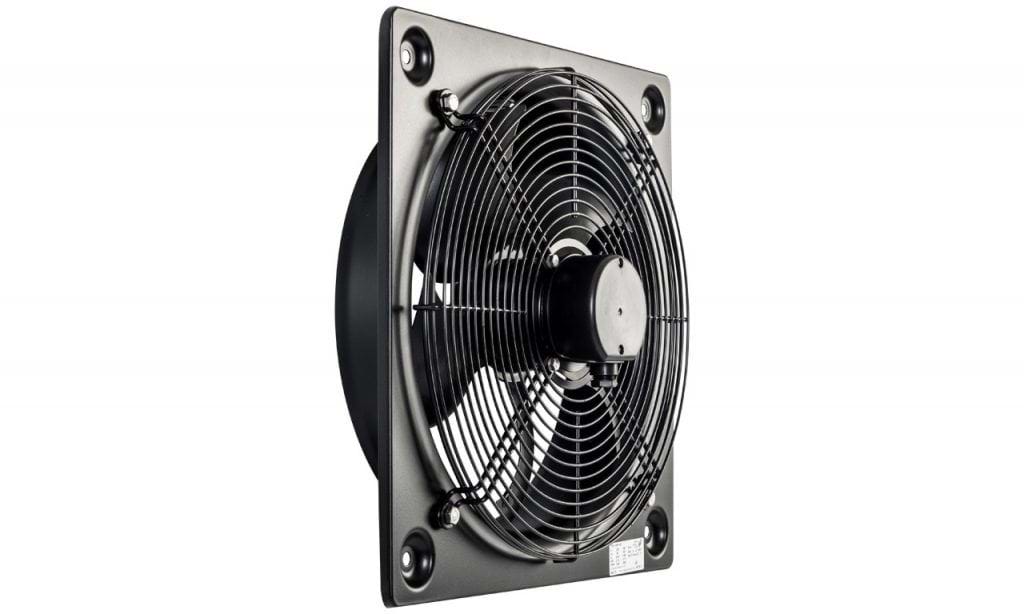

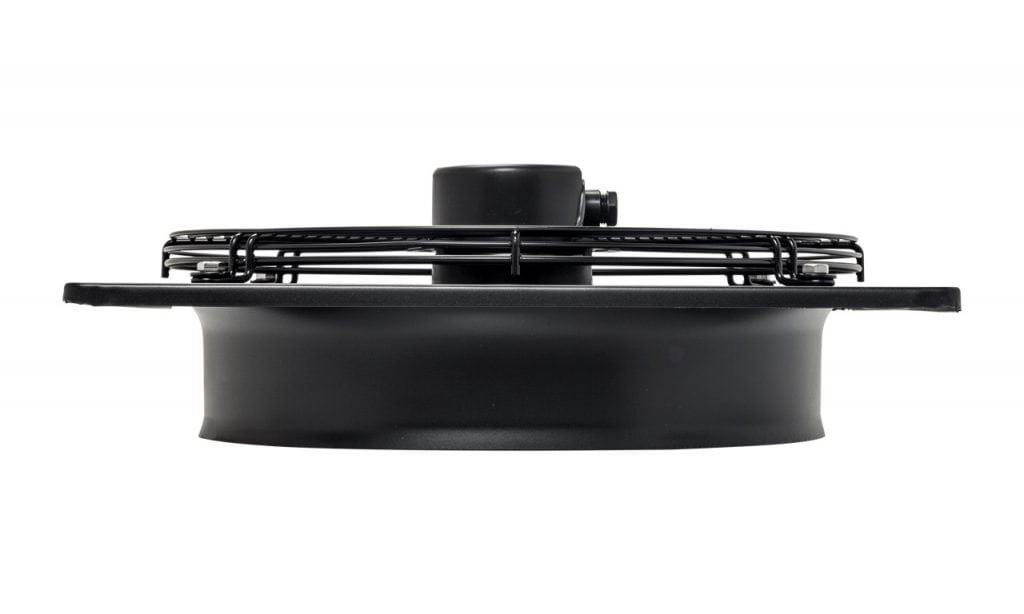

DUVAR TİPİ AKSİYEL FANLAR
Duvar tipi aksiyel fan serisi.
- HXBR / HXTR serisi duvar tipi aksiyel fanların dış çerçevesi korozyona karşı korumalı siyah epoksi-polyester boya ile boyanmış yüksek kalite galvaniz çelikten üretilmiştir.
- Galvaniz çelik sacdan üretilen kanatları ise siyah polyester boyalıdır ve orak formundadır.
- Motor ve fan pervanesi ana gövdeye çelik taşıyıcılarla bağlıdır.
- Tüm modellerde hava giriş tarafı standart koruyucu çelik tel kafeslidir.
- Emiş tarafında koruyucu tel kafes bulunan fanların 2.870 – 15.710 m³/h arasında debi değeri ve Ø355 – 710 mm arasında çap seçenekleri sunan 9 farklı modeli bulunmaktadır.
- XBR modelleri: Class F yalıtımlı IP44 korumalıdır.
- HXTR (250’den 355’e) modelleri: Class F yalıtımlı IP44 korumalıdır.
- HXTR (400’den 800’e) modelleri: Class F yalıtımlı IP54 korumalıdır.
- Monofaze motorların kondansatörü elektrik bağlantı kutusu içindedir.
- Modele bağlı olarak 2, 4, 6, 8 veya 12 kutuplu motor seçenekleri mevcuttur.
- Trifaze motorlar frekans invertörüne uygundur.

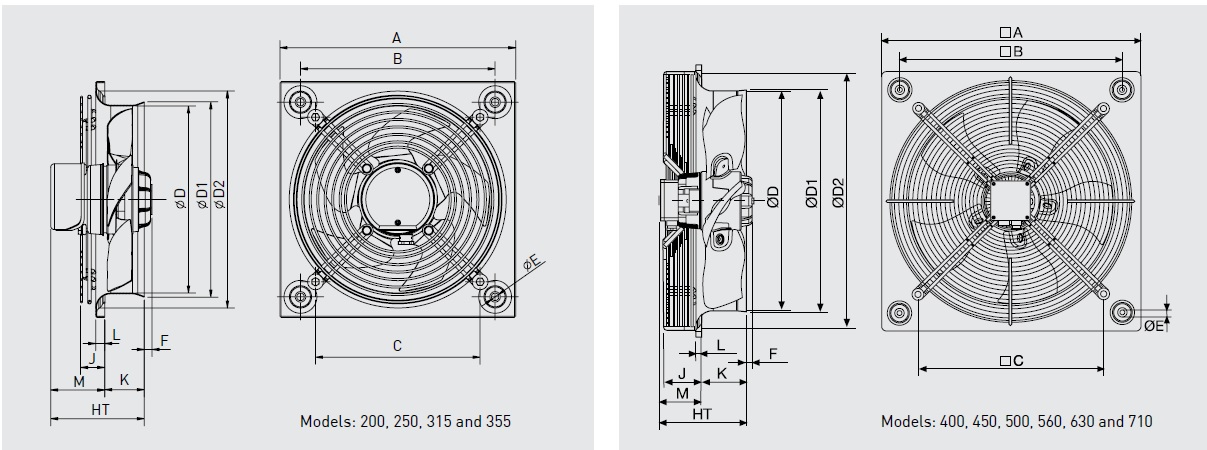

HXBR/HXTR ÖLÇÜLER (mm)
| MODEL | A | B | C | D | D1 | D1 | E | F | HT | J | K | L | M | |||||||
|
Single Phase |
Three Phase |
Single Phae |
Three Phase |
|||||||||||||||||
| /2 | /4 | /6 | /2 | /4 | /6 |
Single Phase |
Three Phase |
|||||||||||||
| 200 | 312 | 260 | 173 | 200 | 203 | 227 | 4,5 | 25,5 | - | - | - | - | - | 100 | - | 13 | 46 | 6 | 54 | - |
| 250 | 315 | 260 | 220 | 250 | 261 | 294 | 10 |
10,5 |
0 | - | 10,5 | 0 |
- |
126 | 126 | 33 | 53 | 12 | 73 | 73 |
| 315 | 400 | 330 | 280 | 315 | 320 | 329 | 10 | - | 0 | - | - | 0 | - | 149 | 149 | 41 | 68 | 12 | 82 | 82 |
| 355 | 450 | 380 | 315 | 355 | 363 | 371 | 10 | - | 0 | - | - | 0 | - | 156 | 156 | 41 | 75 | 12 | 82 | 82 |
| 400 | 500 | 420 | 355 | 400 | 410 | 422 | 10 | - | 12 | 0 | - | 0 | 0 | 200 | 176 | 92 | 78 | 12 | 122 | 97 |
| 450 | 560 | 480 | 400 | 450 | 457 | 476 | 10 | - | 0 | 0 | - | 0 | 0 | 204 | 179 | 68 | 91 | 12 | 114 | 89 |
| 500 | 630 | 560 | 450 | 500 | 512 | 536 | 10 | - | 13 | 0 | - | 13 | 0 | 201 | 176 | 60 | 97 | 12 | 104 | 79 |
| 560 | 710 | 630 | 510 | 560 | 570 | 596 | 10 | - | 20 | 2 | - | 20 | 0 | 213 | 188 | 70 | 99 | 12 | 114 | 89 |
| 630 | 800 | 710 | 580 | 630 | 640 | 674 | 12 | - | 25 | 25 | - | 25 | 7 | 207 | 182 | 60 | 103 | 12 | 104 | 79 |
| 710 | 900 | 800 | 637 | 710 | 720 | 733 | 12 | - | - | 11 | - | - | 11 | 221 | 206 | 115 | 92 | 17 | 130 | 115 |
