ATEX SERTİFİKALI KANAL TİPİ FANLAR

Düşük profilli kanal tipi karma akışlı patlamaya dayanıklı fanlardır.

  • TD-ATEX serisi yuvarlak kanal tipi karma akışlı ex-proof fanların 800 modelleri plastik malzemeden, diğer modelleri ise siyah polyester boyalı çelik sacdan üretilmiştir.
  • Kanalları sökmeden fan gövdesini çıkarmaya olanak sağlayan özel tasarıma sahiptir.
  • Fanların 1.020 – 1.320 m³/h arasında debi değeri ve Ø200 – 315 mm arasında bağlantı çapı seçenekleri sunan 3 farklı modeli bulunmaktadır.
  • Çalışma sıcaklıkları -20°C ile +40°C arasındadır.
  • 2 kutuplu, Class B yalıtımlı IP44 korumalıdır.
  • II 2G Exe IIC T3 Gb ATEX derecesine sahiptir.
  • Patlama korumalı versiyon ATEX Yönergesi ile uyumludur.
    • 800 modeli için: II 2G Ex eb IIB T3 Gb EC: LOM 08 ATEX 2052 X.
    • 1100 ve 1200 modelleri için: II 2G Ex eb IIB T3 Gb EC: LOM 11 ATEX 2021 X.
  • Yüksek performanslı karma akışlı rotorludur.

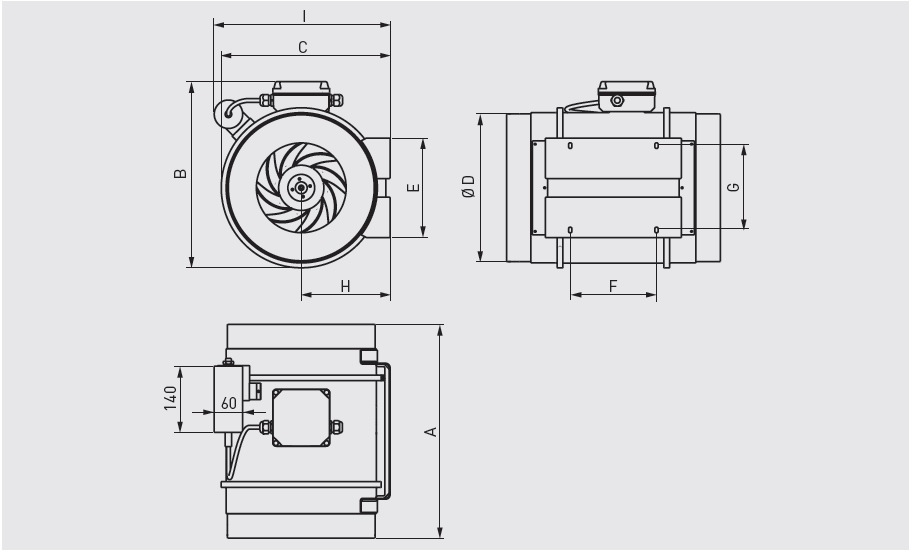

TD ATEX ÖLÇÜLER (mm)



Model A B C Ø D E F G H I
TD-800/200 ATEX 302 255 232,5 198 140 100 94 124 228,4
TD-1100/250 ATEX 386 324 291 248 168 145 140 155 339
TD-1200/315 ATEX 450 392 356 312 210 182 178 188 371
