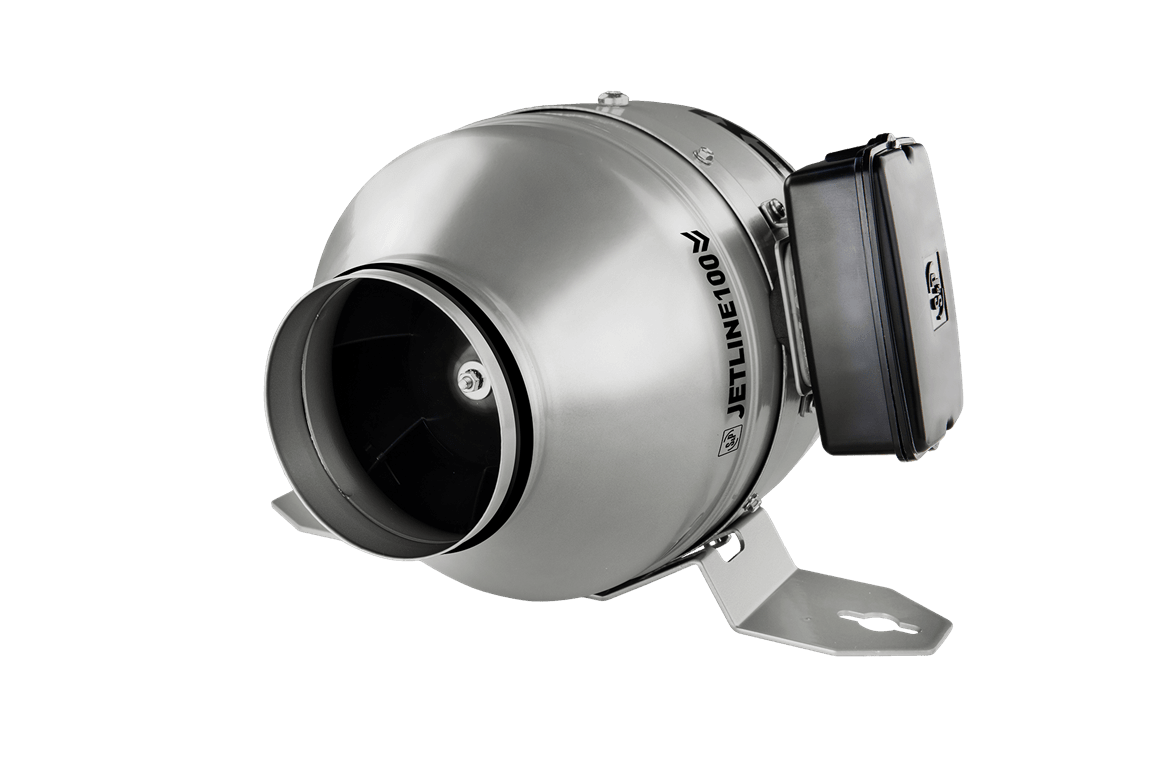

YUVARLAK KANAL TİPİ KARMA AKIŞLI FANLAR
Çok düşük ses seviyelerine sahip yüksek aerodinamik performanslar için tasarlanmış kanatlı yuvarlak kanal fanı.
- Jetline serisi yuvarlak kanal tipi karma akışlı fanlar, galvanizli çelik sacdan üretilen düşük yükseklikli kompakt gövdeye sahiptir.
- Terminal kutusu ve montaj ayağı ürünün yüksekliğini artırmaz.
- Performansı arttırmak ve ses seviyesini düşürmek için enjeksiyonla kalıplanmış plastikten üretilen pervane, kılavuz kanat ve çıkış difüzörü optimize edilmiş tasarıma sahiptir.
- Hava kaçaklarını önlemek için galvanizli çelik muhafaza ile plastik kılavuz kanat arasında hava geçirmez bağlantı vardır.
- Kanallarla hava sızdırmazlığını artırmak için flanşlarda lastik contalar mevcuttur.
- Motorun titreşimini azaltmak ve tesisatın ses seviyesini düşürmek için motor ve motor taşıyıcısı arasında sessiz blok vardır.
- Jetline fanlar 7 çaptan oluşur ve 260 ila 1600 m³/h debi akış aralığını kapsar.
- Monofaze AC motor
- 220-240V 50/60Hz*, Class F, IP 44
- Voltaj ile hız kontrolü.
- Manuel sıfırlamalı termal koruma.
- Çalışma sıcaklığı: -20/60 ºC
- *JETLINE-315: 220-240V50Hz

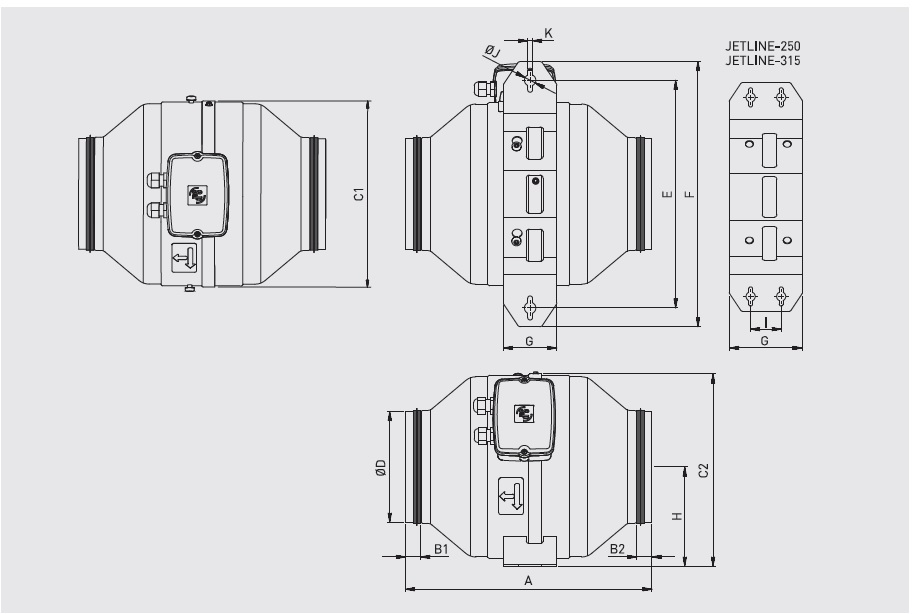

JETLINE ÖLÇÜLER (mm)
| MODEL | A | B1 | B2 | C1 | C2 | Ø D | E | F | G | H | I | Ø J | K | kg |
| JETLINE 100 | 276 | 15 | 15 | 181 | 190 | 95 | 256 | 306 | 70 | 98 | - | 15 | 6,5 | 3 |
| JETLINE 125 | 279 | 15 | 15 | 206 | 214 | 120 | 265 | 315 | 70 | 111 | - | 15 | 6,5 | 3,4 |
| JETLINE 150 | 323 | 20 | 20 | 243,5 | 252 | 145 | 298,5 | 348 | 70 | 130 | - | 15 | 6,5 | 4,5 |
| JETLINE 160 | 323 | 20 | 20 | 243,5 | 252 | 155 | 298,5 | 348 | 70 | 130 | - | 15 | 6,5 | 4,5 |
| JETLINE 200 | 322 | 30 | 30 | 273 | 281 | 195 | 320 | 369 | 100 | 144,5 | - | 15 | 6,5 | 5,6 |
| JETLINE 250 | 329 | 20 | 30 | 293 | 301 | 245 | 326 | 375 | 120 | 154,3 | 50 | 15 | 6,5 | 6,5 |
| JETLINE 315 | 369 | 20 | 33 | 322 | 331 | 310 | 357,5 | 407 | 120 | 170 | 50 | 15 | 6,5 | 8,9 |
