VİTLO AXD
VİTLO AXD

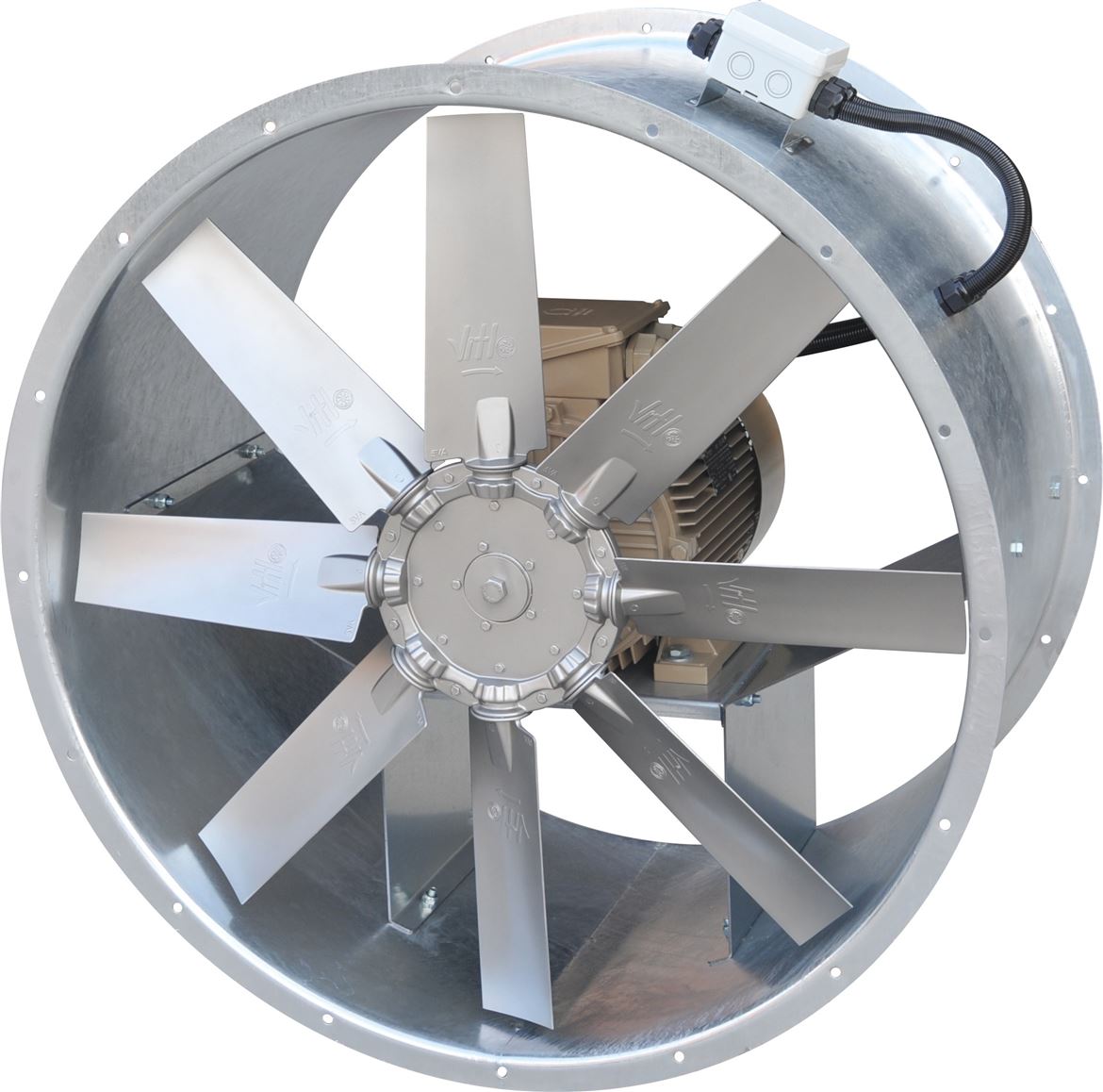

Aksiyal Kanal Tipi Fan
Genel Özellikler
• 355 mm - 1250 mm çap aralığında farklı model seçenekleri bulunmaktadır.
• Çift yönlü ve çift devirli olarak üretimi yapılabilmektedir.
• Aerofoil kesitli, açısı ayarlanabilir kanatlar, alüminyum enjeksiyon döküm yöntemiyle üretilmektedir.
• UNI ISO6580/EUROVENT 1-2 Standartlarında iki tarafı kaynaksız kendinden flanşlı gövdeye sahipitir.
• Gövde sert çelikten imal edilmekte ve standart olarak sıcak daldırma galvaniz ile kaplanmaktadır.
• -20°C/+55°C sıcaklık aralığında çalışmaya uygundur.
Motor
• IP 55 korumalı, IE2/3 yüksek verimli kendinden yağlanan rulmanlı tam kapalı tipte, F izolasyon sınıfındadır.
• Kolay elektrik bağlantısı için, gövde dışında IP55 korumalı harici elektrik bağlantı kutusu bulumaktadır.
• Standart olarak 400V-50Hz’dir ve frekans konvertörü ile kullanıma uygundur.
Kullanım Alanları
• Genel mahal havalandırmaları
• Merdiven ve asansör basınçlandırma sistemleri
• Taze hava, egzoz ve sirkülasyon amaçlı kullanımlar

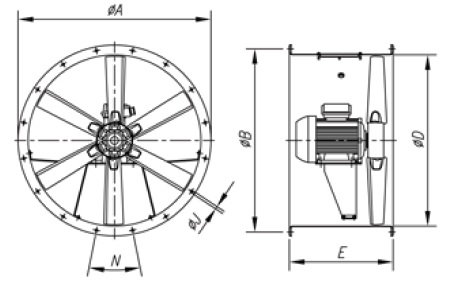

AXD ÖLÇÜLER (mm)
MODEL | Ø D | Ø B | Ø A | N X ØJ | E |
AXD 35 | 355 | 392 | 435 | 8x11 | 400 |
AXD 40 | 400 | 438 | 480 | 8x11 | 400 |
AXD 45 | 450 | 488 | 530 | 8x11 | 500 |
AXD 50 | 500 | 538 | 580 | 8x11 | 500 |
AXD 56 | 560 | 600 | 640 | 12x11 | 500 |
AXD 63 | 630 | 670 | 710 | 12x12 | 500 |
AXD 71 | 710 | 750 | 790 | 12x11 | 500 |
AXD 80 | 800 | 840 | 880 | 16x11 | 560 |
AXD 90 | 900 | 940 | 980 | 16x11 | 630 |
AXD 100 | 1000 | 1041 | 1080 | 16x11 | 630 |
AXD 112 | 1120 | 1169 | 1000 | 24x11 | 710 |
AXD 125 | 1250 | 1299 | 1100 | 24x11 | 900 |
