VİTLO AXW ATEX
VİTLO AXW/ATEX

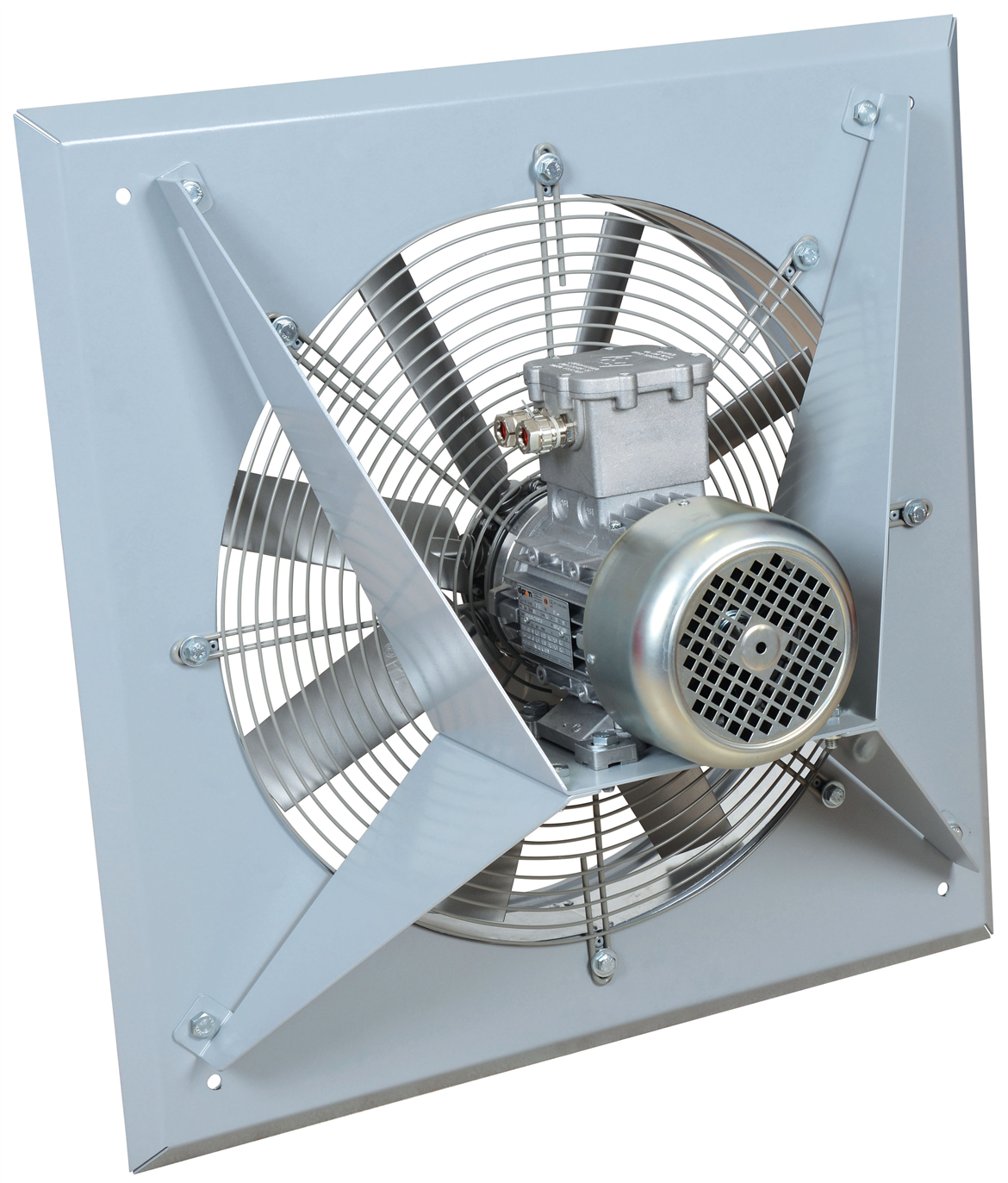

Aksiyal Duvar Tipi Ex-proof Fanlar
Genel Özellikler
• 315 mm - 1000 mm çap aralığında farklı model seçenekleri bulunmaktadır.
• Kare kaideli, tel kafesli tiptedir ve komple cihaz olarak ex-proof özelliktedir.
• Aerofoil kesitli, açısı ayarlanabilir kanatlar, alüminyum enjeksiyon döküm yöntemiyle üretilmektedir.
• Gövde sert çelikten imal edilmekte ve standart olarak elektrostatik toz boya ile kaplanmaktadır.
• Pervane ile fan kasası arasına EN14986:2017 standartlarına uygun alüminyum levha dönülmektedir.
• -20°C/+55°C sıcaklık aralığında çalışmaya uygundur.
Motor
• IP 65 korumalı, IE2/3 yüksek verimli kendinden yağlanan rulmanlı tam kapalı tipte, F izolasyon sınıfındadır.
• Modele bağlı olarak 4,6,8 kutuplu motor seçenekleri bulunmakta ve II 2G Ex d/e IIB/IIC T4-T3 koruma derecelerine sahiptir
• Standart olarak 400V-50Hz’dir ve frekans konvertörü ile kullanıma uygundur.
Kullanım Alanları
• Patlayıcı ortam mahal havalandırmaları
• Endustriyel depo havalandırmaları
• Petrokimya tesisleri

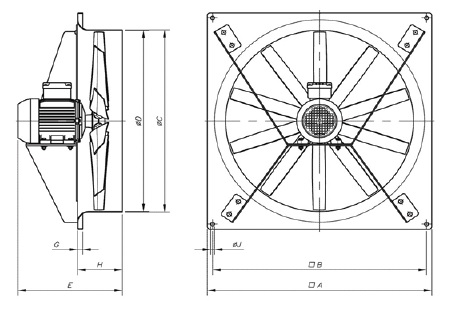

AXW ATEX ÖLÇÜLER (mm)
| MODEL | Ø D | Ø C | A | B | E | H |
| AXW 35 | 355 | 357 | 475 | 390 | 250 | 60 |
| AXW 40 | 400 | 402 | 520 | 430 | 250 | 60 |
| AXW 45 | 450 | 453 | 630 | 520 | 290 | 80 |
| AXW 50 | 500 | 503 | 665 | 555 | 290 | 100 |
| AXW 56 | 560 | 563 | 750 | 630 | 350 | 120 |
| AXW 63 | 630 | 633 | 850 | 730 | 445 | 130 |
| AXW 71 | 710 | 714 | 910 | 780 | 475 | 160 |
| AXW 80 | 800 | 804 | 970 | 840 | 510 | 180 |
| AXW 90 | 900 | 804 | 1200 | 1050 | 580 | 180 |
| AXW 100 | 1000 | 904 | 1200 | 1050 | 600 | 200 |
