RADYAL FANLI YATAY ATIŞLI ÇATI TİPİ ASPİRATÖRLER

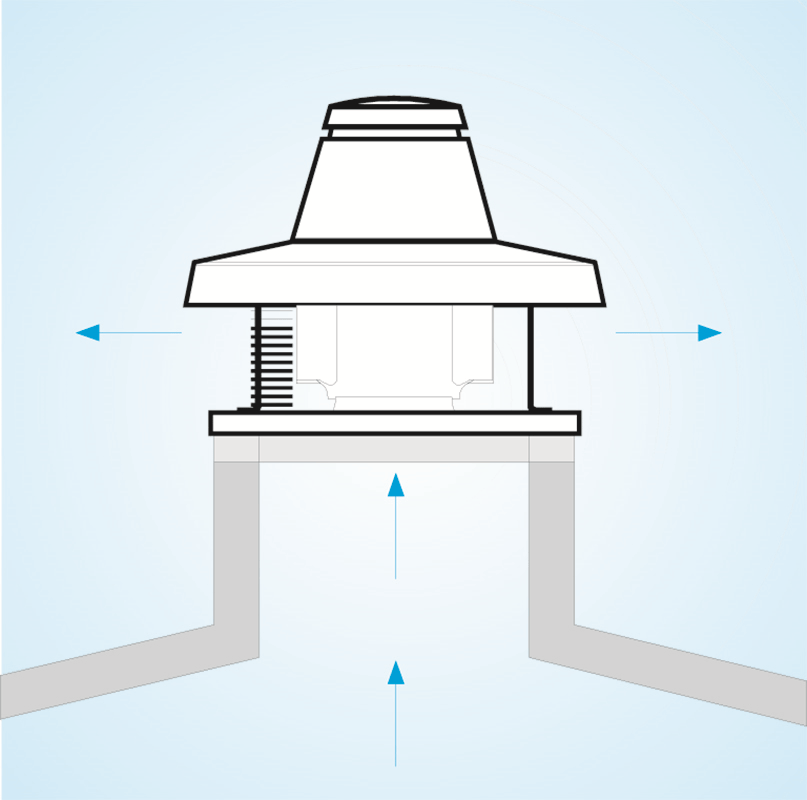

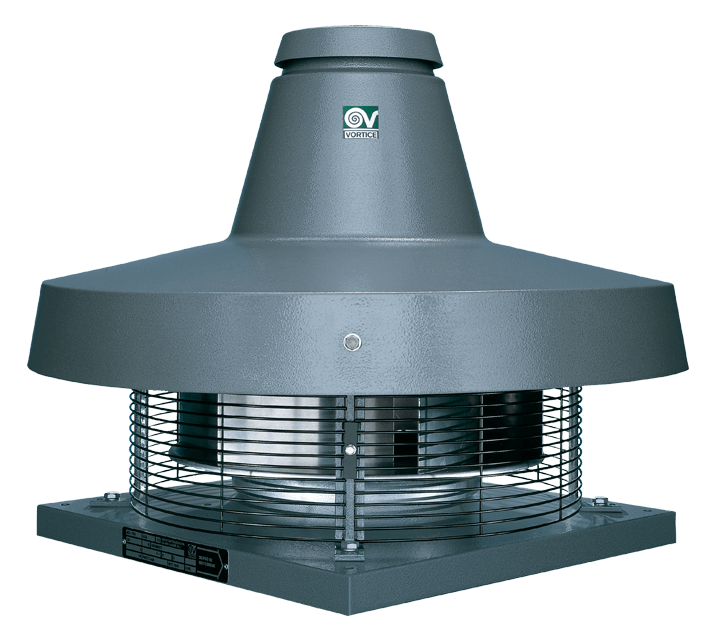

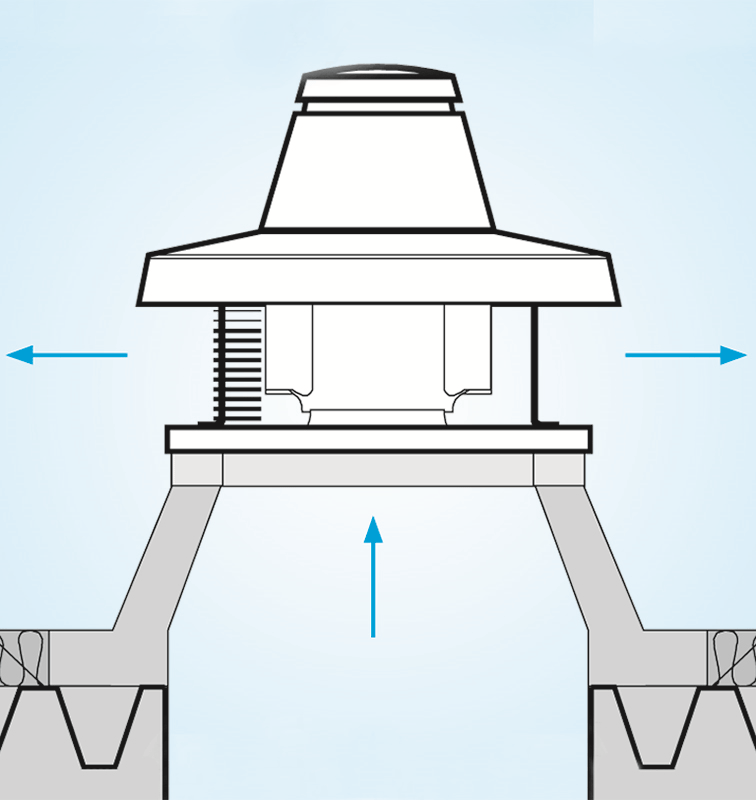

1100 m3/h ile 18000 m3/h arasında hava debisine sahip santrifüj çatı fanlarıdır. Yapı, giriş portunu, silindirik bir güvenlik ızgarasını, motor ve terminal kutusunu, çarkı ve koruyucu kapağı içeren bir kare geometri tabanından oluşur. Konutlar ve endüstriyel ortamlarda, fabrikalar, hastaneler, gece kulüpleri, ofisler, tiyatrolar, apartman blokları, spor salonları, restoranlar vb. için uygundur.
• Fosfatlı preslenmiş çelikten imal edilmiş, dövülmüş efekt kaplamalı epoksi toz boya, atmosferik maddelere karşı uzun süreli direnç sağlar.
• Optimum performans için aerodinamik olarak şekillendirilmiş giriş portu, tabana sahip tek bir ünite olarak biçimlendirilmiş ve hava akışını optimize etmek için ayarlanmıştır.
• Galvaniz yüzey işlemeli çelik motor montaj plakası vardır.
• Galvaniz yüzey işlemeli çelikten yapılmış üst plaka ile taşınan koruyucu kapak mevcuttur.
• Soğuk toz, preslenmiş çelikten yapılmış, polyester toz boya kaplı ve fırınlanmış dövülmüş efekt kaplamalı, gri renkte bir soğutma odasına çekilir.
• Preslenmiş çelik motor kapağı: salamura ve fosfatlanmış yüzey, polyester toz boyalı ve fırınlanmış kaplama, renk gri, dövülmüş dokuludur.

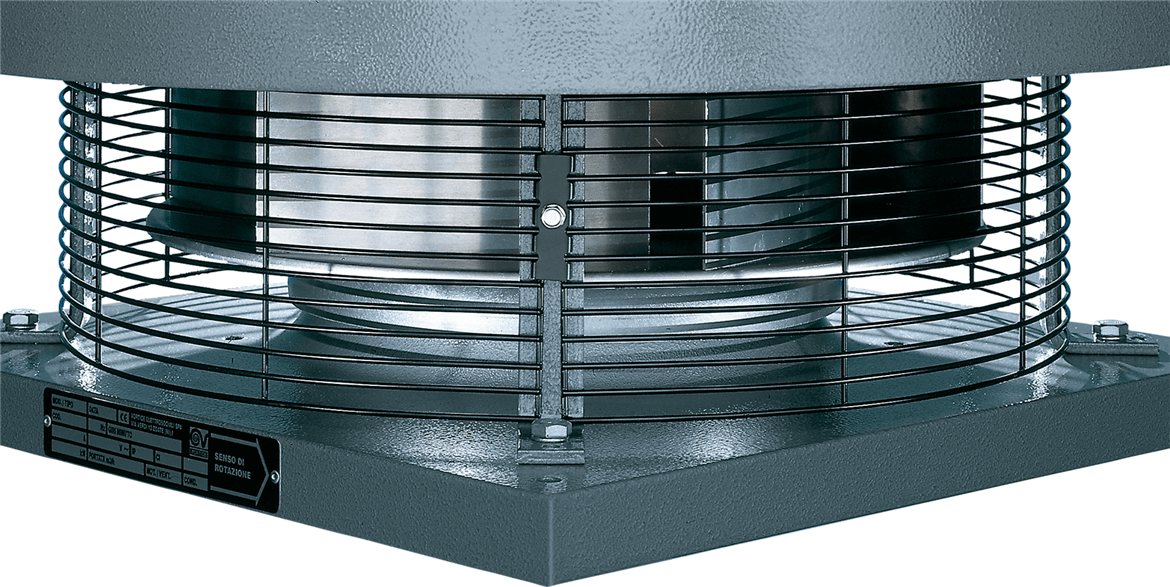

• Epoksi toz boya kaplamalı, siyah renkte elektrik kaynaklı çelik halkalardan oluşan kaza önleme ve kuş önleyici ızgaralara sahiptir (UNI ISO 13857 standardına göre).
• Elektrolitik galvanizli çelikten, dinamik olarak dengelenmiş (UNI ISO 1940, Nokta 1 – Sınıf 6.3) kendi kendini temizleyen geriye eğik kanatlı santrifüj pervanelidir.
• Tüm modellerde çelik kuş koruması bulunur.
• Motorlar yalıtım sınıfı H.
• Koruma sınıfı: IP55
• Yalıtım sınıfı: Cl.I.
TORRETTE TR E ÖLÇÜLER (mm)
MODEL | Ø A | B | C | D | E | F | G | H | Ø L | Ø M | Ø N | Blade | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SINGLE-PHASE | TRM 10 E 4P | 600 | 410 | 357 | 310 | 108 | 38 | 26,5 | 456 | 170 | 187,5 | 283 | 101 |
TRM 15 E 4P | 600 | 410 | 357 | 310 | 108 | 38 | 26,5 | 456 | 182 | 199 | 315 | 100 | |
TRM 20 E 4P | 780 | 550 | 500 | 398 | 128 | 38 | 25 | 564 | 219 | 236,5 | 359 | 125 | |
TRM 30 E 4P | 780 | 550 |
500 |
398 | 146 | 38 | 25 | 582 | 244 | 265,5 | 404 | 140 | |
TRM 50 E 4P | 780 | 550 | 500 | 398 | 173 | 38 | 25 | 609 | 278 | 298 | 454 | 160 | |
TRM 70 E 4P | 1015 | 830 | 750 | 449 | 283 | 38 | 40 | 770 | 328 | 335 | 504 | 160 | |
THREE - PHASE | TRT 10 E 4P | 600 | 410 | 357 | 310 | 108 | 38 |
26,5 |
456 | 170 | 187,5 | 283 | 101 |
TRT 15 E 4P | 600 | 410 | 357 | 310 | 108 | 38 | 26,5 | 456 | 182 | 199 | 315 | 100 | |
TRT 20 E 4P | 780 | 550 | 500 | 398 | 128 | 38 | 25 | 564 | 219 | 236,5 | 359 | 125 | |
TRT 30 E 4P | 780 | 550 | 500 | 398 | 146 | 38 | 25 | 582 | 244 | 265,5 | 404 | 140 | |
TRT 50 E 4P | 780 | 550 | 500 | 398 | 173 | 38 | 25 | 609 | 278 | 298 | 454 | 160 | |
TRT 70 E 4P | 1015 | 830 | 750 | 449 | 283 | 38 | 40 | 770 | 328 | 335 | 504 | 160 | |
TRT 70 E 6P | 1015 | 830 | 750 | 449 | 283 | 38 | 40 | 770 | 365 | 375 | 564 | 180 | |
TRT 100 E 4P | 1015 | 830 | 750 | 449 | 283 | 38 | 40 | 770 | 365 | 375 | 564 | 180 | |
TRT 100 E 6P | 1165 | 980 | 900 | 605 | 383 | 38 | 40 | 1026 | 415 | 421 | 635 | 224 | |
TRT 100 E 8P | 1165 | 980 | 900 | 605 | 383 | 38 | 40 | 1026 | 465 | 472 | 715 | 224 | |
TRT 150 E 6P | 1165 | 980 | 900 | 605 | 383 | 38 | 40 | 1026 | 465 | 472 | 715 | 250 | |
TRT 150 E 8P | 1165 | 980 | 900 | 605 | 383 | 38 | 40 | 1026 | 520 | 529 | 805 | 250 | |
TRT 180 E 6P | 1165 | 980 | 900 | 605 | 383 | 38 | 40 | 1026 | 520 | 529 | 805 | 224 | |
TRT 210 E 6P | 1165 | 980 | 900 | 605 | 383 | 38 | 40 | 1026 | 520 | 529 | 805 | 250 |
